ArchiForma 2Дополнение ArchiCAD для создания объектов сложной формы без использования языка программирования GDL.
Описание
Для того чтобы показать в трехмерных моделях архитектурные детали, фурнитуру и другие элементы произвольной формы, архитектору часто бывают нужны сложные геометрические объекты. Но создать их с помощью стандартных инструментов ArchiCAD сложно. Благодаря дополнению ArchiForma, пользователи ArchiCAD получают набор инструментов трехмерного моделирования.
Порядок работы
Работать с инструментами ArchiForma так же просто, как и со стандартными инструментами ArchiCAD. В любой момент вы можете активизировать дополнение, выбрав команду ArchiForma>Показать панель инструментов ArchiForma, добавленную в стандартное меню ArchiCAD во время установки приложения. Команды и функции этой панели, доступные как в окне плана этажа, так и в 3D-окне, логически поделены на четыре основные группы:
• стандартные трехмерные конструктивные элементы;
• трехмерные формы, создаваемые на основе 2D объектов (сгруппированных линий, дуг, штриховок);
• функции редактирования (отверстия, повороты, обрезка);
• различные инструменты (редактирование элементов, сохранение и общее редактирование).
Графический интерфейс позволяет легко и быстро редактировать даже самые сложные формы, такие как объекты, созданные методами выдавливания и скольжения. С помощью команд Hole (Отверстие), Cut (Сечение) и Rotate (Поворот) даже мельчайшим и очень сложным деталям можно придать желаемую форму.
|
|
Объекты, создаваемые в ArchiForma, например такие, как двери и окна, можно сохранять как библиотечные элементы и использовать в других проектах. Они также могут быть заново отредактированы, и, при необходимости, сохранены как новые объекты. В следующем примере показывается, насколько легко работать с приложением ArchiForma. В примере приводится пошаговое описание операций, необходимых для создания плавной поверхности свободной формы.
На плане этажа создайте разрез/фасад и откройте окно разреза/фасада. Выберите инструмент 3D Polyline (3D ломаная) из панели ArchiForma и начертите первый профиль.
После последнего двойного щелчка ArchiForma активизирует окно плана этажа для вставки ломаной.
Откройте заново окно Разрез/Фасад и создайте другую 3D ломаную, чтобы определить вторую сторону области.
Позиционируйте вторую ломаную на плане этажа.
Выберите обе ломаные и активизируете инструмент Translational Surface (Последовательная поверхность) в панели ArchiForma.

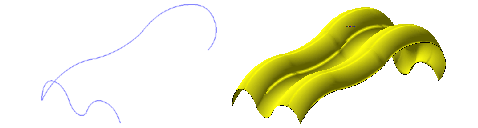

В течение нескольких секунд ArchiForma создаст поверхность, перемещая одну ломаную по пути, который задан другой ломаной. |
 |
| Вторая версия ArchiForma была значительно улучшена по сравнению с предыдущей версией приложения. В число улучшений входят три новых типа создания 3D тела с помощью выдавливания — кроме прежнего — Vertical (Вертикальное) — добавлено Ruled (Линейное), Twister (Скрученное) и Bend (Гнутое) выдавливание. |  | | Для линейного выдавливания необходимы две штриховки ArchiCAD, определяющие нижнюю и верхнюю грани. Тело создается с помощью соединения в 3D виде двух многоугольников нижней и верхней грани. Для инструмента Twister Extrusion требуется только одна штриховка ArchiCAD, являющаяся основанием 3D фигуры. Трехмерное тело создается перемещением этого многоугольника вдоль вертикальной оси, причем многоугольник может изменять свои размеры во время перемещения. Последний инструмент Bend Extrusion похож на первый — Vertical Extrusion; отличие заключается в том, что призма, получившаяся в результате применения инструмента Bend Extrusion, может быть согнута. Все эти трехмерные тела, созданные инструментами выдавливания, могут быть отредактированы как на плане этажа, так и в 3D окне с помощью редактируемых узловых точек. Вам просто нужно выбрать и перетащить узловую точку, графически изменяя элемент, а не «разбирая» элемент на графические примитивы и не возвращаясь в диалоговое окно установки параметров элемента. | | Следующие иконки в панели ArchiForma — это инструменты Revolution (Вращение) и Spiral (Спираль). Инструмент Spiral позволяет выдавливать предварительно заданные или пользовательские (определенные пользователями) профили по круговому или эллиптическому пути. |  |

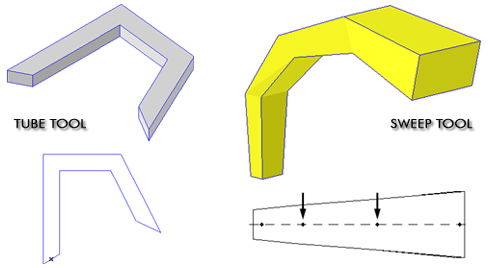

Одни из самых значительных усовершенствований в ArchiForma — это инструменты Extrusion (Выдавливание) и Sweep (Изгиб вдоль пути). Для того чтобы использовать оба инструмента, определите профиль и путь (ломаную, вдоль которой будет перемещаться профиль). Основная особенность этих инструментов — вы можете использовать 3D путь, используя 3D ломаную ArсhForma. Инструмент Tube (Труба) позволяет изменять угол торцевых граней элемента, а инструмент Sweep позволяет масштабировать и поворачивать исходный профиль по пути перемещения.
| Основные инструменты ArchiForma — это инструменты Surface (Поверхность), которые создают элементы через связывание 3D ломаных ArchiForma. |
|
Первый инструмент этого ряда — Ruled Surface (Линейная поверхность) — создает поверхности через связывание двух ломаных в 3D виде.
Второй — Translational Surface (Последовательная поверхность) — перемещает 3D ломаную по 3D пути (путь определяется другой 3D ломаной). Конечно, для того чтобы можно было создать поверхность, две ломаные должны иметь общую конечную точку.
Последний инструмент — Coons Surface (Поверхность Кунса) — позволяет создавать весьма сложные формы с помощью замкнутого многоугольника, определяемого четырьмя 3D ломаными.
| Кроме того, ArchiForma предоставляет ряд инструментов для редактирования уже созданных элементов. Первый из них — инструмент Exploding/Updating (Декомпозиция/Обновление) — позволяет редактировать геометрию элементов, образующих окончательное трехмерное тело (штриховки, ломаные, дуги и т.д.). Основное усовершенствование этого инструмента по сравнению с инструментом предыдущей версии заключается в том, что при обновлении элемента изначальные установки не теряются (материалы, штриховки, позиции и т.д.). Инструмент Rotation (Поворот), как и в предыдущей версии, поворачивает элементы в 3D виде. |
|
Новый инструмент — Hole (Отверстие) — позволяет вам создавать отверстия в элементах ArchiForma (любой элемент ArchiForma может быть «просверлен» и содержать до 20 отверстий). Вы можете создавать отверстия любого размера/формы, поворачивать их в 3D виде и подгонять их под элементы ArchiForma. Позднее, при необходимости, вы можете уничтожить отверстия в элементе, используя соответствующее диалоговое окно.
Предыдущее описание инструмента Hole подходит и для инструмента Cut (Сечение).
Вы можете создавать секущие плоскости как на плане этажа, так и в 3D окне, а затем решать какую сторону элемента вы хотите отсечь/удалить (а также разделить на две части). Кроме того, в этом случае вы можете удалить выполненное сечение выбранных элементов с помощью соответствующего диалогового окна.

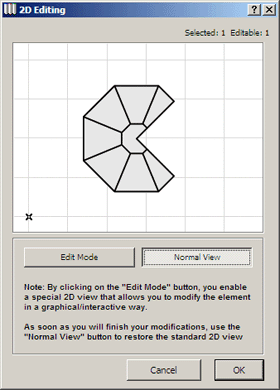

Последние инструменты, которые мы хотим упомянуть в этом кратком обзоре это: • инструмент 3D Polyline (3D ломаная) — инструмент чрезвычайно нужный для операций выдавливания и создания поверхностей, • инструмент 3D Polyline Editing (Редактирование 3D ломаной) — отображает на экране маленькую панель, похожую на контекстную панель ArchiCAD, для изменения/настраивания 3D ломаной (добавление/удаление узлов, скругление стороны/выпрямление кривой, слияние ломаных, разделение ломаных), • инструмент Edit Mode (Режим редактирования) — в режиме редактирования повернутые элементы отображаются специальным образом (сразу во фронтальном виде и в проекции на план этажа), что значительно упрощает графическое изменение геометрии элемента. |
|
В последней версии ArchiForma есть множество новых/обновленных функций (например, возможность сохранения моделей ArchiForma в качестве параметрических библиотечных объектов ArchiCAD: объекты, двери и окна) — чтобы посмотреть все новые функции скачайте демоверсию ArchiForma 2.0 с сайта фирмы Cigraph.
|
