ArchiTiles
ArchiTiles
Дополнение ArchiCAD для создания, расчета и раскладки плитки

Демоверсию приложения ArchiTiles можно скачать с сайта фирмы Cigraph.

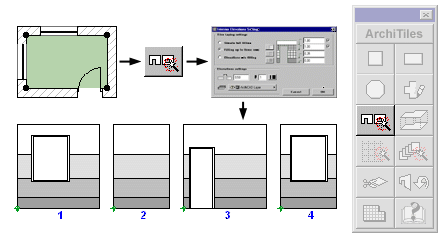

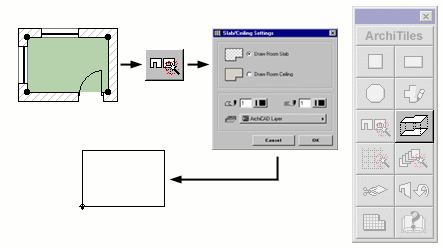

     Дополнение ArchiTiles используется для облицовки стен, полов и потолков плиткой. С помощью инструмента Зона из панели инструментов ArchiCAD, определите комнату, которой вы хотите придать законченный вид, затем, выбрав область и щелкнув на инструменте Create Interior Elevations, получите развертку стен, пола и потолка комнаты. На развертке укажите, используя инструменты штриховки, те поверхности, которые вы хотите покрыть плиткой.

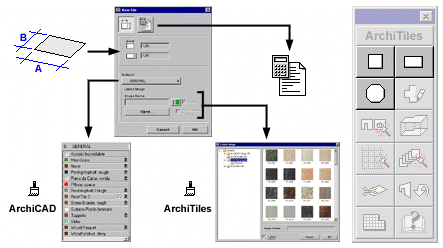

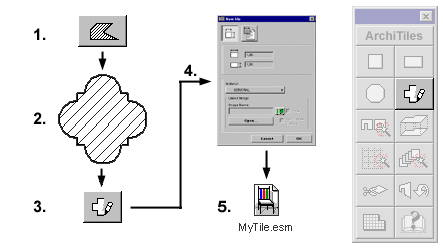

     Выберите — покрыть всю поверхность стены одним видом плитки или покрыть ее тремя (или менее) рядами различной плитки, предварительно определив высоту рядов. Чтобы определить текстуру плитки, выберите ее из стандартной библиотеки ArchiCAD, либо задайте вашу собственную текстуру, дополнив таким образом вашу персональную библиотеку. Создавая плитку, вы можете использовать общепринятые формы (квадрат, прямоугольник, правильный многоугольник) или задать для нее произвольную форму. Кроме того, для плитки можно указать различную коммерческую информацию, такую как производитель, цена за квадратный метр или за плитку и т.д. Каждая плитка сохраняется в библиотеке ArchiCAD и таким образом может быть отредактирована и изменена в любой момент.

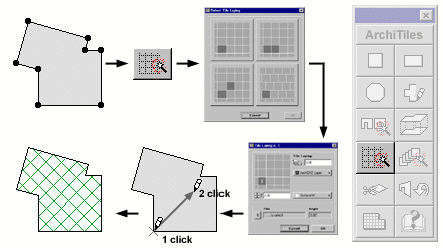

     ArchiTiles распознает форму стены, автоматически подрезая плитку и размещая ее только там, где требуется (обходя дверные и оконные проемы).

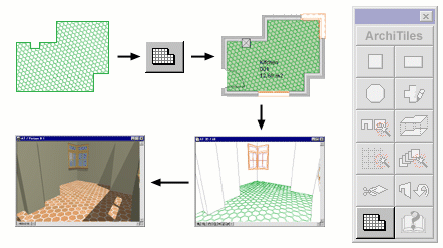

     Когда раскладка плитки на развертке стен завершена, на плане этажа плитка отображается тонкой полосой вдоль соответствующих стен, а на трехмерных видах соответствующим узором.

     Для созданной облицовки вы можете выполнить любой расчет: точные размеры покрываемой поверхности, количество используемой плитки, полная или частичная цена. Вы можете сделать расчет для всей покрываемой области или для разных комнат или видов плитки, даже для плитки, используемой лишь частично. Данные представляются в форме диаграммы или таблицы.

Демоверсию приложения  ArchiTiles можно скачать с сайта фирмы Cigraph.
