ArchiWall 2
|
||
ArchiWall 2 Дополнение ArchiCAD для создания стен нестандартной формы

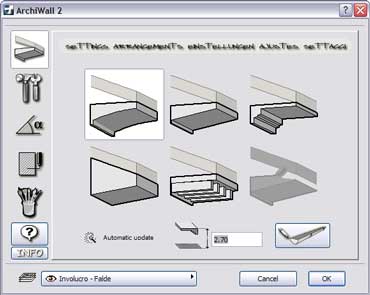

Объекты ArchiWall связаны со стенами-«прототипами», но не зависят от них. Это означает, что после создания нужного объекта стену можно удалить. Таким образом, вы будете работать только с созданным объектом-формой, что удобно при создании декоративных элементов. ArchiWall позволяет экспортировать объекты, созданные с его помощью, в другие файлы и обмениваться документами между пользователями без риска потери изображения. Для этого достаточно вместе с файлом передать другим пользователям библиотеку ArchiWall или сохранить проект в формате архива (.PLA). Объекты, созданные в ArchiWall, имеют все геометрические характеристики стен, из которых они были сделаны, включая сопряжения с крышей, двери и окна. С помощью ArchiCAD объекты ArchiWall можно редактировать (с некоторыми ограничениями).  Один из новых инструментов ArchiWall 2 создает пользовательские окна, ниши и проемы, позволяя задавать их форму с помощью штриховки. Инструмент применяется на плане этажа или на разрезах/фасадах, и имеет диалог установки параметров окна, схожий со стандартным диалогом ArchiCAD для окон. В пользовательской панели ArchiWall можно выбрать: создавать ли нишу, простое отверстие без окна или целое законченное окно, — а также можно вводить размеры и членения для изогнутых линий в числовых полях. Используя кнопки справа, аналогичные кнопкам диалога ArchiCAD для окон, пользователь может интуитивно устанавливать стандартные параметры ArchiCAD, а также перья, материалы и сетку.
После щелчка на иконке инструмента Moulding Creation (Создание лепнины) курсор ArchiCAD принимает форму маленького круга, после чего вы можете указать нужную сторону стены. Учитывая, что одна и та же лепнина обычно используется сразу на нескольких фасадах или на нескольких зданиях — эта команда сделана цикличной. Это означает, что после того как вы щелкнули на стороне первой стены, курсор продолжает оставаться в форме маленького круга, и вы можете дальше указывать стены для размещения лепнины. Вся созданная таким образом лепнина одинакова. Вы можете отредактировать ее позже, как всю сразу, так и индивидуально для конкретной стены.  Функция 3D Colour может быть использована для создания цветовых областей произвольной формы на поверхностях линейных и трапециидальных стен. В виде Разрез/Фасад обведите будущую цветовую область на стене, используя инструмент Штриховка, затем выберите стену и штриховку одновременно и щелкните на иконке 3D Сolour. Диалог установки параметров позволяет устанавливать автоматическое обновление, разрешение для закругленных сторон, перо, используемое для обводки элементов в 3D окне, материалы и тому подобные параметры… кроме того, каждый параметр можно изменить по отдельности, тогда, когда это необходимо пользователю. Демоверсию приложения ArchiWall 2 можно скачать с сайта фирмы Cigraph.  Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь. Мы рекомендуем Вам зарегистрироваться либо зайти на сайт под своим именем.
|
||
