Door and Window Builder. Часть 1
|
||

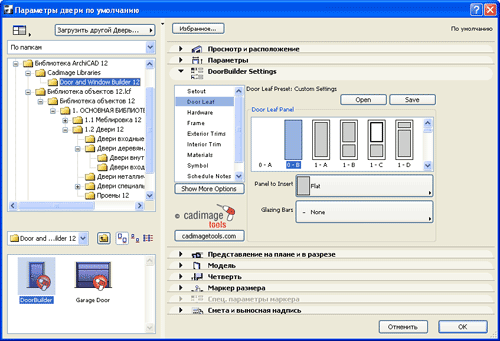

Door and Window Builder. Часть 1 Дополнение ArchiCAD для создания разнообразных окон и дверей, а также каталогов дверей и окон текущего проекта. Расширение Door and Window Builder — это гибкий инструмент для моделирования самых разнообразных окон и дверей. Архитектор может изменять множество параметров дверей и окон из библиотеки Door and Window Builder 12, например, параметры внешнего вида объекта, внутренней и наружной отделки, параметры рамы или дверной коробки и т.п. Демоверсию приложения Door and Window Builder можно скачать, предварительно зарегистрировавшись, с сайта фирмы Cadimage. Кроме того, с помощью этого дополнения можно создавать каталоги используемых в проекте дверей и окон на рабочем листе, выбирая включаемые в каталог объекты по указанным пользователем критериям. Каждый символ двери/окна на рабочем листе может иметь редактируемые размеры и дополнительные надписи, например название фирмы производителя, материал конструкции, отделка и т.д. Символы дверей и окон на рабочем листе можно перемещать, при этом размеры и надписи перемещаются вместе с символами.  Сохранение параметров дверей и окон и использование уже существующих параметров Одно из важных преимуществ дополнения Door and Window Builder — это возможность сохранять параметры моделируемых дверей и окон, такие как длина и высота двери/окна, форма верхнего бруса двери/окна (включая размеры формы), позицию каждого средника и фрамуги, тип панели и так далее. В зависимости от того, какой пункт меню из списка на вкладке DoorBuilder Settings диалогового окна Параметры двери по умолчанию вы выбрали, на вкладке отображаются различные наборы параметров. Например, если вы выбрали пункт меню Materials, то на вкладке отобразятся списки материалов для двери. Если вы выбрали пункт Door Leaf, то на вкладке отобразятся различные типы створок двери. Каждый набор параметров, соответствующий одному из пунктов меню, сохраняется отдельно (с помощью кнопки Save на вкладке DoorBuilder Settings) в файл с расширением txt. Т.е. один файл будет содержать набор материалов, другой — тип створки двери и т.д. При этом архитектор получает возможность комбинировать различные уже существующие установки для создания новой двери/окна. Для того чтобы загрузить нужные параметры, нужно использовать кнопку Open на вкладке DoorBuilder Settings. Файлы параметров, поставляемые по умолчанию, находятся в папке Archicad 12\CadimageTools Extras\Defaults\DWBuilder for AC12. Параметры объекта Окно Раздел Setout (объект Окно) включает в себя параметры, отвечающие за внешний вид окна: • форма верхней части окна и подоконника; • размеры окна, включая точные размеры частей окна; • вид соединений двух окон (Join Adjacent). Для создания углового окна на этой вкладке в меню Left Jamb или Right Jamb выбирается Corner Post или Glass Joint и устанавливается угол соединения. Для соединения двух окон по вертикали в меню Head или Sill выбирается Half Transom или Glass Joint; • разбиение окна на стеклянные панели.

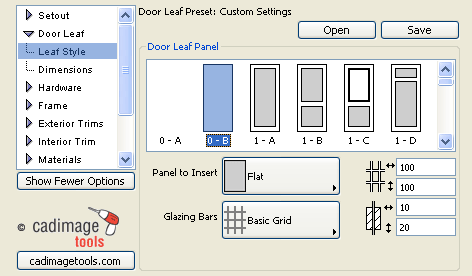

 Раздел Leaf Style содержит параметры дверной створки: • вид створки, тип дверной панели и вид остекления створки; • размеры створки, включая ее толщину и расположение дверной ручки.  Раздел Hardware включает в себя: • тип дверной ручки (внутренней и внешней), а также ее размеры; • размеры листа, защищающего нижнюю часть двери (снаружи и внутри).  Раздел Frame содержит параметры дверной коробки (рамы): • размеры дверной коробки (рамы) и дополнительных стоек и ригелей; • размеры внутренней рамы; • размеры горизонтального деревянного бруса, являющегося частью деревянного окна или дверной коробки и размещаемого под окном/дверью для защиты от дождя; • тип обработки сторон дверного/оконного проема.  Раздел Exterior Trims включает в себя параметры элементов внешней отделки: • параметры сандрика (декоративная архитектурная деталь в виде карниза или небольшого фронтона, расположена на фасаде над дверным или оконным проемом); • параметры внешней отделки (профиль и сдвиг от проема); • параметры внешней четверти; • параметры кирпичного наружного подоконника или порога, являющегося частью стены.  Раздел Interior Trim содержит параметры элементов внутренней отделки: • параметры внутренней отделки (профиль и сдвиг от проема); • параметры внутреннего подоконника.  Раздел Materials включает в себя установки материалов для каждой части окна/двери — для дверных створок, ручек, дверной коробки (рамы), элементов внешней отделки и т.д.  Раздел Symbol содержит: • параметры отображения символа на плане этажа; • какие именно детали объекта будут отображаться на плане (подоконник, внутренняя и внешняя отделка и т.д.); • параметры перьев для 2D-символов объекта; • параметры штриховок и перьев для различных деталей объекта в 3D окне и в окне разреза/фасада; • параметры линии открывания двери/окна; • угол открытия створок двери на плане этажа, 3D-окне, окне разреза/фасада.  Демоверсию приложения Door and Window Builder можно скачать, предварительно зарегистрировавшись, с сайта фирмы Cadimage. Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь. Мы рекомендуем Вам зарегистрироваться либо зайти на сайт под своим именем.
|
||
